Dây nhảy quang singlemode SC-LC

Dây nhảy quang singlemode SC-LC được ứng dụng với nhiệm vụ. Kết nối các liên kết mạng quang, các ODF quang, tủ phối quang, thiết bị truyền dẫn quang. Dây nhảy quang thuận tiện và linh hoạt cho người dùng hệ thống mạng quang hiện nay. Cụ thể đặc điểm và ứng dụng ra sao, hãy cùng theo dõi dưới đây.

Giới thiệu sản phẩm dây nhảy quang singlemode SC-LC

Tương tự dây nhảy quang SC-SC, Dây nhảy quang singlemode SC-LC là một thành phần vô cùng quan trọng trong hệ thống truyền tải tín hiệu. Nó được biết đến với chức năng truyền tín hiệu từ hộp phối quang sang thiết bị chuyển đổi tín hiệu. Đồng thời đảm bảo đường truyền ổn định, hiệu quả. Vì vậy sản phẩm rất được ưa chuộng trong ngành viễn thông và mang lại rất nhiều lợi ích thiết thực.

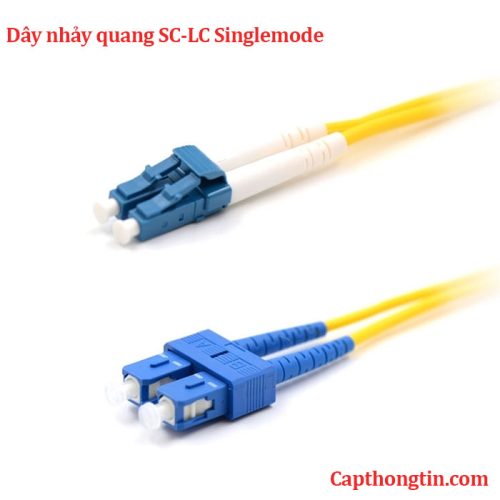

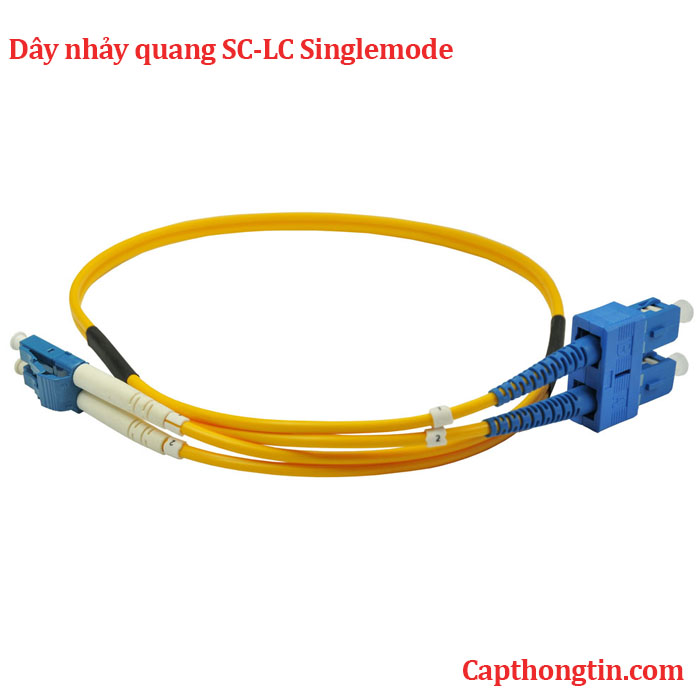

Singlemode SC LC là một đoạn dây cáp quang màu vàng chanh, có đường kính 2,0/3,0mm. Trong đó, 2 đầu của dây có gắn kết nối SC, với đặc trưng đầu vuông to. Còn lại là đầu LC, với đầu vuông nhỏ chuẩn UPC. Dây nhảy quang SC LC được thiết kế có kích thước chiều dài từ 3m, 5m, 10m, 15m…

Với đặc trưng của dòng dây nhảy quang singlemode chỉ truyền được 1 tia sáng. Vì thế, trong quá trình truyền tải không bị ảnh hưởng bởi sự tán sắc, giữ đường truyền ổn định, ít bị suy hao.

Dây nhảy quang singlemode SC-LC có đường kính lõi nhỏ khoảng 9 micro. Vẻ ngoài tương đối nhỏ gọn, thuận lợi khi lắp đặt.

Với dây nhảy quang singlemode SC LC cũng sẽ có 2 đầu nối khác nhau, cụ thể là:

Đầu nối SC chủ yếu ứng dụng để truyền tải tín hiệu từ hộp phối quang ODF tới bộ chuyển đổi quang điện.

Đầu hình vuông to, vỏ ngoài bằng nhựa, phần tiếp xúc quang bằng sứ. Kết hợp dùng ống nối đường kính 2,5 mm. Nhằm mục đích cố định sợi quang không bị rớt ra ngoài.

Còn đầu nối LC hay được dùng trong module quang SFP hoặc kết nối quang mật độ cao. Đầu có hình vuông nhỏ, chỉ bằng một nửa đầu SC, vỏ đầu nối làm từ nhựa, điểm tiếp xúc làm từ sứ. Ống nối được sử dụng có đường kính 1,25 mm.

Thông số kĩ thuật sản phẩm của dây nhảy quang singlemode SC-LC

So với dây nhảy quang SC-SC 1m, dây nhảy quang singlemode SC- LC cũng sở hữu nhiều ưu điểm nổi bật. Nhưng cần lưu ý, với những mục đích khác nhau sẽ phải dùng sản phẩm riêng. Do đó, bạn nên hiểu rõ về chúng để có thể lựa chọn sản phẩm phù hợp.

Đầu nối phải: SC/PC, sợi Singlemode 9/125um, MM 50/125, MM 62.5/125um

Đầu nối trái: LC/PC, sợi Singlemode 9/125um, MM 50/125, MM 62.5/125um

Số lần kết nối: 1000

Suy hao chèn: < 0,2 dB

Độ suy hao phản xạ: PC>45 dB, UPC>50 dB, APC >60 dB

Loại sợi quang: Single-Mode 9/125µm

Dải bước sóng hoạt động: 1300~1600nm

Độ uốn cong: R ≥ 3cm

– Kích cỡ và màu sắc

Đường kính vỏ ngoài: 2.0 hoặc 3.0mm

Bề dày core: SM: 9 microns

Bề dày Cladding: 125 microns

Vỏ PVC: Vàng

Chiều dài: theo yêu cầu

Ứng dụng sản phẩm Dây nhảy quang singlemode SC-LC

Dây nhảy quang singlemode SC-LC được biết đến với nhiệm vụ hỗ trợ kết nối quang giữa các liên kết mạng quang. Đơn cử là kết nối quang giữa tủ phối quang, giữa ODF quang với thiết bị quang, hoặc kết nối giữa các thiết bị truyền dẫn quang.

Hiện nay Cáp Thông Tin là đơn vị hàng đầu, chuyên cung cấp sản phẩm dây nhảy quang, phụ kiện quang. Tại đây có tất cả các loại đầu nối, kích thước, chiều dài, khách hàng có thể sử dụng trong các hệ thống viễn thông, trạm BTS.

Để được tư vấn và báo giá Dây nhảy quang singlemode SC-LC chi tiết, quý khách vui lòng liên hệ trực tiếp với Cáp Thông Tin.
